KT5000 Abzugskrafttester für Blistergurte

Die Abzugskraft ist ein kritischer Parameter für jeden Anwender von Tape & Reel.

Ist die Klebekraft der Deckfolie zu gering, besteht die Gefahr, dass sich die Deckfolie löst und die Bauteile aus dem Gurt herausfallen. Ist diese Kraft jedoch zu groß, gibt es Probleme beim Abziehen der Deckfolie, was wiederum zu Störungen an den Bestückautomaten führt.

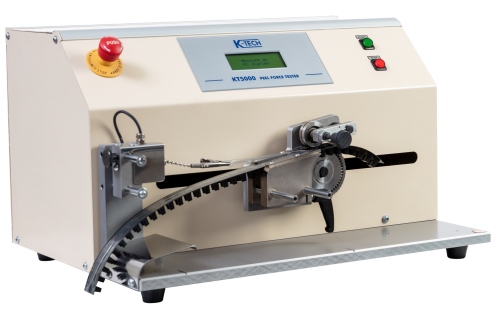

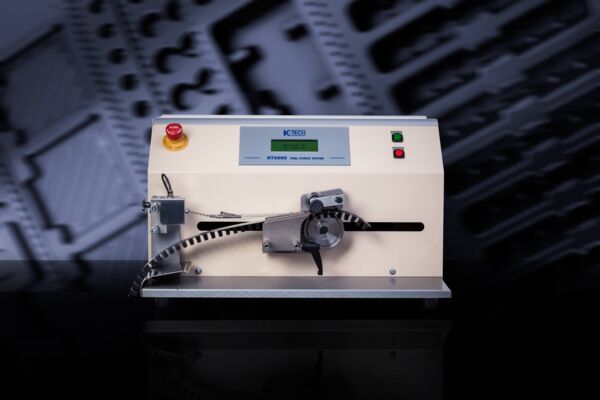

Der KT5000 Abzugskrafttester von K-TECH misst die Abzugskraft. Zur Messung wird der Blistergurt in eine Stachelwalze eingespannt und die Deckfolie am Kraftsensor befestigt. Die konstante Bewegung des Gurtes erfolgt über Antriebssystem mit Wegmessung über Encoder. Die Konstruktion des KT5000 garantiert einen konstanten Abzugswinkel und einen konstanten Abzugspunkt. Ein sich vor jeder Messung selbstkalibrierendes Kraftmesssystem mit DMS-Sensor ermittelt die Messwerte.


Die Messwerte werden auf einen über eine USB-Schnittstelle angeschlossenen PC zur Auswertung übertragen. Ein grüner Balken signalisiert "gut", ein roter Balken eine Schlechtmessung. Jede Messung kann als Datei abgespeichert werden. Zusätzlich werden die Eckdaten jeder Messung als ASCII-Code zur Prozesskontrolle in einer Archivdatei zur Verfügung gestellt und können von gängigen Tabellenkalkulationen übernommen werden.



Technische Daten KT5000


Messbereich 0 - 300 g
Messgenauigkeit +/- 2,0 g
Messrate 15 Messungen/s
Abzugswinkel 170°
Abzugsgeschwindigkeit 200 - 600 mm/min
Gurtbreiten 8 mm bis 72 mm; optional bis 120 mm
Abzugslänge 180 mm

Anschlüsse


Elektrisch 115 V / 230 V 50-60 Hz
Systemanforderungen an PC Windows 10 oder höher
Schnittstelle USB

Abmessungen


Abmessungen 450 x 370 x 230 mm
Gewicht 21 kg
